Täiesti uus: teie professionaalne laserdioodide tootja!



Lai tootesari

2011. aastal asutatud professionaalne laserdioodide tarnija toodab suure-võimsusega dioodlasereid ja süsteeme laia väljundvõimsuse ja lainepikkusega, sealhulgas laserkiip, fiibersidestatud laserdiood, üksikriba ja suure võimsusega dioodlaserite massiiv.

Kvaliteedi tagamine

BrandNew järgib kõrget kvaliteeti, kõrget efektiivsust ja kõrgetasemelist testimisprotsessi, tagamaks, et iga toodet testitakse igal tasemel enne saatmist, ning me püüame pakkuda oma klientidele täiuslikke tooteid, pakkudes klientidele meeldiva ostukogemuse ja kasutuskogemuse.

Kohandatud teenus

BrandNew projekteerib ja valmistab laias valikus konfigureeritavaid ja kohandatud laserdioodmooduleid masinnägemise, meditsiiniseadmete, turvalisuse, 3D-printimise, UV-kõvastumise ja paljude muude väljakutseid pakkuvate rakenduste jaoks.

24h võrguteenus

BrandNew Company pakub täiustatud laserdioodilahenduste 24-tunnist veebituge. BrandNewi müügimeeskonnal on rikkalik teadmistereserv ja see aitab klientidel probleeme professionaalselt lahendada.





Mis on Fiber Coupled?
productcate-607-607



Fiibersidestatud laserdiood on tehnoloogia, mis seob laserdioodid optiliste kiududega ja mida kasutatakse laserdioodide laserenergia ühendamiseks optiliste kiududega edastamiseks. See tehnoloogia ühendab laserdioodide miniaturiseerimise ja kõrge efektiivsuse optiliste kiudude paindlikkuse ja kaug{1}}edastusvõimega, rikkudes piiranguid, mille kohaselt tuleb traditsioonilisi lasereid kasutada kohtades, kus neid kasutatakse. Laserdioodi ühendamise protsess optilise kiuga seisneb optiliste elementide (läätsede) seeria kasutamises, et aidata täpselt sobitada ja joondada optilise kiu südamiku läbimõõtu, et ühendada laserdioodi poolt kiiratav laser edastuseks kiudoptilise liiniga. Kuna laserdioodi kiiratav laser on lahknev, on null-kauguspunkt palju suurem kui optilise kiu südamiku läbimõõt, seega on kadude vähendamiseks vaja objektiivi. Fiibersidestatud laserdioodi kasutatakse laialdaselt mitmesugustes stsenaariumides, mis nõuavad laservalgusallikaid, nagu tavalised kiudlaserite või pooljuhtlaserite pumpallikad, pihuarvuti laseri iluseadmed jne. Kiudoptilise ülekande abil saab lahendada laseri suuna muutmise probleemi selle tugeva kollimatsiooni tõttu, vähendades samal ajal ka pihuseadme kaalu.

2 tihvti

14 Pins Butterfly

Mitu tihvti



Mida saame Fiber Coupledis pakkuda?



Brandnew tarnib kiudühendusega laserdioode, mis kasutavad professionaalset sidestustehnoloogiat ja millel on mitmeid eeliseid, nt kompaktne disain, stabiilne väljundvõimsus, suur võimsus, kõrge efektiivsus ja mugav pakend. Täpne töötlemine ja kõigi moodulis olevate optiliste elementide hoolikas joondamine võimaldab tala ühendada optilise kiuga. Saadaval laia lainepikkuste vahemikus (375 nm–1940 m), väljundvõimsusega millivatti kuni kilovatti kiudude läbimõõduga alates 50 µm. Arvukad funktsioonid, sealhulgas joonte kitsendamine ja lainepikkuse stabiliseerimise konfiguratsioonid ning seirevõimalused.



Fiberside eelised:



Kiust väljuv valgus on ümmarguse ja ühtlase intensiivsusega profiiliga.

See võimaldab laserdioodid ja jahutusradiaator paigutada laservalguse kasutamise kohast eemale.

Defektseid fiibereid{0}}ühendatud dioodlasereid saab hõlpsasti välja vahetada, muutmata valguse kasutuskoha seadme asetust.

Kiud{0}}sidestatud seadmeid saab hõlpsasti kombineerida teiste fiiberoptiliste -komponentidega.



Fiber Coupled rakendused

Fiiberoptilised sidesüsteemid

Fiiberoptilistes sidesüsteemides kasutatakse andmete edastamiseks pikkade vahemaade taha kiudoptilise sidega laserdioode. Kiudoptilised kaablid on elektromagnetiliste häirete suhtes immuunsed ja suudavad edastada andmeid väga pikkade vahemaade tagant väga väikese toitekaoga. See muudab need ideaalseks kasutamiseks telekommunikatsioonivõrkudes.

01

Meditsiinilised rakendused

Kiudühendusega laserdioode kasutatakse mitmesugustes meditsiinilistes rakendustes, nagu laserkirurgia, silma laserkirurgia ja vähiravi. Lasereid saab kasutada kudede lõikamiseks, kasvajate eemaldamiseks ja veresoonte keevitamiseks. Neid kasutatakse ka mitmesuguste nahahaiguste raviks.

02

Tööstuslikud rakendused

Kiudühendusega laserdioode kasutatakse mitmesugustes tööstuslikes rakendustes, näiteks laserlõikamisel, laserkeevitamisel ja lasermärgistamisel. Lasereid saab kasutada materjalide lõikamiseks, metalli keevitamiseks ja objektide märgistamiseks püsiva märgistusega. Neid kasutatakse ka paljudes muudes tööstuslikes rakendustes, nagu trükkimine, pakendamine ja tootmine.

03



Millised on kiudühendusega laserdioodide jaoks olemasolevad tooted?



Mitmemoodiline kiudühendusega laserdiood

Lainepikkus Võimsus Lainepikkus Võimsus
450 nm kiudühendusega laserdiood

3W,5W,10W,20W,30W,

50W,100W,200W

940 nm kiudühendusega laserdiood

2W,10W,20W,30W,50W,200W,

300W,400W,500W,750W

520 nm fiibersidestatud laserdiood 1200mw,5W,10W,40W 960 nm kiudühendusega laserdiood 10W,30W
532 nm kiudühendusega laserdiood 100mw 976 nm fiibersidestatud laserdiood

3W,10W,20W,30W,50W,100W,

500W,600W,800W,1000W,1300W

638nm fiibersidestatud laserdiood 5W,20W,40W 981 nm fiibersidestatud laserdiood 25W,60W
660 nm kiudühendusega laserdiood 10W,20W 1064 nm kiudühendusega laserdiood

1W,10W,15W,30W,

50W,100W,400W

785 nm kiudühendusega laserdiood 5W 1270 nm fiibersidestatud laserdiood 3W,5W,40W
793 nm fiibersidestatud laserdiood

10W,30W,50W,100W,150W,100W,

200W,300W,350W

1320 nm kiudühendusega laserdiood 1W,10W,150W
808nm fiibersidestatud laserdiood

5W,10W,20W,50W,100W,150W,

200W,300W,400W,500W

1470 nm kiudühendusega laserdiood 1W,15W,30W,50W,60W,100W
830 nm kiudühendusega laserdiood 1W,2W 1550 nm kiudühendusega laserdiood 2W,5W,15W,30W,100W
880nm fiibersidestatud laserdiood 5W,10W,100W,500W 1720 nm fiibersidestatud laserdiood 10W,20W,45W,60W,80W,100W
905 nm kiudühendusega laserdiood 70W,100W,300W 1940 nm kiudühendusega laserdiood 5W,10W
915 nm fiibersidestatud laserdiood

5W,10W,20W,30W,50W,100W,150W

200W,350W,500W,800W,1000W





Stabiliseeritud lainepikkusega fiibersidestatud laserdiood



Lainepikkus Võimsus Lainepikkus Võimsus
638nm fiibersidestatud laserdiood 350mw 885 nm fiibersidestatud laserdiood 60W,100W,280W
785 nm kiudühendusega laserdiood 600mw 940 nm kiudühendusega laserdiood 9W
808nm fiibersidestatud laserdiood 10W,20W,70W 969 nm fiibersidestatud laserdiood 100W,150W,200W,400W,500W
830 nm kiudühendusega laserdiood 600mw 976 nm fiibersidestatud laserdiood

7W,50W,100W,140W,200W,

400W,450W,600W

878,6 nm fiibersidestatud laserdiood 65W,75W,300W 981 nm fiibersidestatud laserdiood 60W
880nm fiibersidestatud laserdiood 40W,100W



Ühemoodiline fiibersidestatud laserdiood



Lainepikkus Võimsus Lainepikkus Võimsus
405 nm kiudühendusega laserdiood 80mw 808nm fiibersidestatud laserdiood 30 mw
488nm fiibersidestatud laserdiood 10mw, 25mw 850 nm fiibersidestatud laserdiood 80mw
520 nm fiibersidestatud laserdiood 10mw, 40mw, 50mw 905 nm kiudühendusega laserdiood 70 mw
638nm fiibersidestatud laserdiood 80mw, 100mw 976 nm fiibersidestatud laserdiood 200 mw, 400 mw, 600 mw, 1000 mw
650 nm kiudühendusega laserdiood 5 mw 1030 nm fiibersidestatud laserdiood 10 mw
660 nm kiudühendusega laserdiood 80mw 1064 nm kiudühendusega laserdiood

10 mw, 30 mw, 50 mw, 400 mw,

500mw, 1000mw

760 nm kiudühendusega laserdiood 5 mw 1530 nm kiudühendusega laserdiood 40 mw
785 nm kiudühendusega laserdiood 10 mw 1550 nm kiudühendusega laserdiood 10 mw, 50 mw, 80 mw
793 nm fiibersidestatud laserdiood 250mw







Mis on kiudühendusega laserdioodi põhimõte?



Kiudühendusega laserdiood on tehniline toode, mis ühendab laserdioodi optilise kiuga. Seda kasutatakse laserdioodilt laserenergia ühendamiseks optilise kiuga edastamiseks. See tehnoloogia ühendab laserdioodi miniaturiseerimise ja kõrge efektiivsuse optiliste kiudude paindlikkuse ja kaug{2}}edastusvõimega, purustades traditsioonilise laserkasutuse piirangud.

Kiudühendusega laserdioodi tööpõhimõte hõlmab peamiselt laseri genereerimist, kiudude edastamist, ühendusmehhanismi ja kiire kvaliteedi kontrolli. Laserdiood on pooljuhtmaterjali struktuuriga seade, mis saavutab valguse võimenduse sobivates välistingimustes (näiteks voolu süstimisel) ja annab lõppkokkuvõttes suure-heleduse ja suure-koherentsusega laservalgust. Laseredastusvahendina on optilisel kiul märkimisväärsed eelised, nagu väike kadu, kõrge läbilaskvus ja vastupidavus elektromagnetilistele häiretele. Objektiiv suudab täpselt fokuseerida laserdioodilt tuleva valguskiire optilise kiu südamikule, saavutades seeläbi optiliste signaalide tõhusa edastamise.

Fiber sidestatud laserdioodi kasutatakse laialdaselt lõikamisel, pumpamisel, ilu, teadusuuringute, LDI kokkupuute ja muudes valdkondades. See võib edastada laseri kasutamiseks kaugemasse kohta, muutes valgusallika otsa kergemaks ja sobivamaks käeshoitavaks kasutamiseks. Lisaks võivad kiudühendusega laserdioodid või moodulid tõhusalt ergutada töömaterjale ja parandada töö efektiivsust, võtmata liiga palju siseruumi.

productcate-1500-251





Miks on vaja laserdioodi enne kiudude ühendamist kollimeerida?



Põhjus, miks laserdiood tuleb enne kiudude ühendamist kollimeerida, on sidestamise tõhususe ja kiire kvaliteedi parandamine. Kollimatsioon viitab laserdioodi kiiratava kiire reguleerimisele väiksemale lahknemisnurgale, kasutades kiudude kollimaatorit kiududega paremaks sidumiseks. Kollimatsioon võib märkimisväärselt parandada sidumise tõhusust, vähendada valgusenergia kadu ja parandada kiire kvaliteeti.

Laserdioodi kollimeerimise põhjused hõlmavad peamiselt järgmisi aspekte:

Parandage sidumise tõhusust: kollimatsioon võib tagada, et laserdioodi kiirgav kiir on paremini joondatud kiu vastuvõtva otspinnaga, parandades seeläbi sidumise tõhusust. Ühenduse tõhususe paranemine tähendab, et optilisse kiudu kantakse tõhusalt rohkem valgusenergiat, mis vähendab energiakadu.

Parandage kiirte kvaliteeti: kollimeeritud kiirel on väiksem lahknemisnurk, mis tähendab, et kiir suudab edastamise ajal säilitada parema suuna ja fookuse, parandades seeläbi kiire kvaliteeti. See on oluline rakenduste jaoks, mis nõuavad ülitäpset{1}kiirt.

Vähendage edastuskadusid: kollimeeritud tala saab tõhusamalt kasutada optilise kiu ülekandevõimsust, vähendades kiire lahknemisest põhjustatud ülekandekadusid. See on signaali stabiilsuse ja töökindluse tagamiseks eriti oluline pika-edastuse puhul.

Täpsemalt, kollimatsiooniprotsess saavutatakse tavaliselt kiudkollimaatorite kasutamisega – tehnikaga, mis joondab optilise kiu otspinna kollimaatoriga. Kollimaatori ülesanne on reguleerida optilise kiu emissiooni otspinda nii, et see oleks kooskõlas laserdioodi kiire suunaga, tagades, et kiir pääseb optilisse kiudu väikseima lahknemisnurgaga. See protsess nõuab kiudkollimaatori asukoha ja nurga täpset reguleerimist, et tagada kiire optimaalne joondamine ja sidumise tõhusus.



productcate-1888-489



Mis on peamine erinevus vaba ruumi laserdioodi ja fiibersidestatud laserdioodi vahel?



productcate-513-513



Vaba ruumi laserdioodi väljund on tehnoloogia, mis kasutab teabe edastamiseks valguslaineid vabas ruumis (nagu atmosfäär ja vaakum) levimiseks. See edastab moduleeritud valgussignaale läbi saatja, levib läbi vaba ruumi ning vastuvõtja võtab vastu ja demoduleerib seda teabeedastuse saavutamiseks. Ruumilise optilise kommunikatsiooni edastusmeedium on vaba ruum, sealhulgas atmosfäär ja vaakum. See edastusmeetod ei nõua füüsilisi andmekandjaid, kuid seda mõjutavad suuresti keskkond, näiteks atmosfäärihäired ja ilmastikutingimused. Seoses edastuskauguse ja -häiretevastasusega on vaba ruumi laserdioodi väljundkaugus üldiselt lühike, seda piiravad atmosfääritingimused ja vastuvõtja tundlikkus, kuid teoreetiliselt võib see saavutada väga suure ribalaiuse. Rakendusstsenaariumide osas kasutatakse vaba ruumi laserdioodide väljundit peamiselt erikeskkondades, nagu satelliitside, süvakosmose uurimine ja drooniside.

Küsi hinnapakkumist kohe

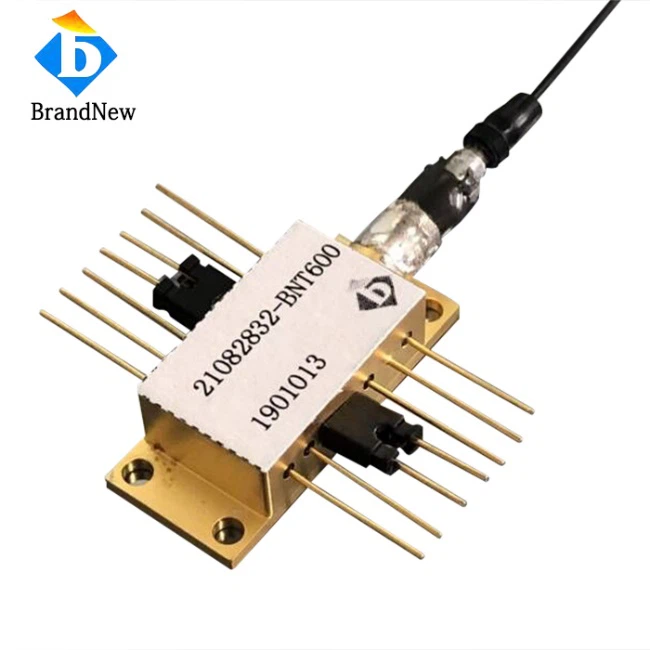

Kiudühendusega laserdioodi väljund on tehnoloogia, mis kasutab teabe edastamiseks valguslaineid optilistes kiududes levimiseks. Optilised kiud on tavaliselt valmistatud kvartsklaasist või plastist. Tänu optiliste kiudude täieliku sisemise peegelduse põhimõttele peegelduvad optilised signaalid optiliste kiudude sees mitu korda, saavutades seeläbi pika-kauguse edastamise. Kiudkollimaator on sisendiks ja väljundiks kasutatav optiline element. See teisendab optiliselt kiudult edastatava lahkneva valguse paralleelvalguseks (Gaussi kiireks) läbi esiotsa kumera läätse, nii et valgus ühendatakse vajaliku seadmega maksimaalse efektiivsusega või võtab optilise signaali vastu maksimaalse efektiivsusega. Kiudühendusega laserdioodi väljundi edastuskaugus võib ulatuda sadadesse kilomeetritesse või isegi kaugemale, sõltuvalt optilise kiu kvaliteedist ja signaali võimendustehnoloogiast. Lisaks on kiudoptilisel sidel tugev häiretevastane-võime ja stabiilne ülekanne. Kiudühendusega laserdioodi väljundit kasutatakse laialdaselt püsi- või mobiilsidevõrkudes, nagu telekommunikatsioonivõrgud, Internet ja kaabeltelevisioon.

Küsi hinnapakkumist kohe





productcate-650-650

Seoses edastuskauguse ja -häiretevastasusega on vaba ruumi laserdioodi väljundkaugus üldiselt lühike, seda piiravad atmosfääritingimused ja vastuvõtja tundlikkus, kuid teoreetiliselt võib see saavutada väga suure ribalaiuse. Kiudühendusega laserdioodi väljundi edastuskaugus võib ulatuda sadadesse kilomeetritesse või isegi kaugemale, sõltuvalt optilise kiu kvaliteedist ja signaali võimendustehnoloogiast. Lisaks on kiudoptilisel sidel tugev häiretevastane-võime ja stabiilne ülekanne.

Rakendusstsenaariumide osas kasutatakse vaba ruumi laserdioodide väljundit peamiselt erikeskkondades, nagu satelliitside, süvakosmose uurimine ja drooniside. Kiudühendusega laserdioodi väljundit kasutatakse laialdaselt püsi- või mobiilsidevõrkudes, nagu telekommunikatsioonivõrgud, Internet ja kaabeltelevisioon.



Kuidas saavad kasutajad kiudühendusega laserdioodi eluiga pikendada?



Kiud{0}}sidestatud laserdioodi eluea pikendamise võti on õige kasutamine ja hooldus. Fiber-sidestatud laserdioodid on tehniline toode, mis seob laserdioodilt saadava laserenergia optilise kiuga. Nende eluiga mõjutavad paljud tegurid, sealhulgas töökeskkond, temperatuuri reguleerimine ja kaitsemeetmed kasutamise ajal.

Esiteks on sobiva töökeskkonna säilitamine oluline tegur kiudühendusega laserdioodi eluea pikendamisel. Laserdiood on temperatuuri suhtes väga tundlik ja liiga kõrge temperatuur kiirendab seadme vananemist, mistõttu on temperatuuri kontrollimiseks vaja jahutit. Pärast jahuti sisselülitamist veenduge, et veevool oleks sujuv ja mullideta, et vältida mullide põhjustatud lasertoru kahjustamist.

Teiseks on vajalikud abinõud ka seadmete regulaarne ülevaatus ja hooldus. Nende meetmete abil saate lasertoru tööiga tõhusalt pikendada, sealhulgas kontrollida, kas veevool ja veekaitse töötavad korralikult, kas kõrgepinge pistiku ümber on prahti või liiga lähedal metallile, ja jahutusvee külmumise vältimine madalal temperatuuril{2}}.

Lisaks on kiudühendusega laserdioodide eluea pikendamise võti ka mõistlik kasutamine ja liigse stressi vältimine. Kasutamise ajal tuleb jälgida, et ei ületataks seadme poolt määratud maksimaalset võimsust ja voolutugevust, et vältida seadme enneaegset vananemist liigse pinge tõttu.

Lõpuks on õigete paigaldus- ja tööprotseduuride järgimine ka aluseks kiudühendusega laserdioodi pikaajalise stabiilse{0}}töö tagamiseks. Õige paigaldamine võib vähendada ebaõigest kasutamisest põhjustatud kahjustusi, samas kui tööprotseduuride järgimine võib vältida väärkasutusest põhjustatud rikkeid.



Mis on kiust talaprofiili väljund?



productcate-800-600

Optilise kiu väljundkiire kuju sõltub tavaliselt kiu tüübist ja konkreetsest rakendusest. ‌ Optilise kiu poolt väljastatava kiire kuju võib olla mitme--- või üherežiimiline{2}}. Spetsiifilised kujundid hõlmavad ümmargust, elliptilist jne, olenevalt optilise kiu konstruktsioonist ja kasutustingimustest.

Kiu tüüp mõjutab oluliselt tala kuju. Mitmemoodilise kiu kiire kuju on tavaliselt lahknevam, kuna valgus liigub mitmemoodilises kius mööda erinevaid teid, luues mitu režiimi. Need režiimid põhjustavad kiire levimise ajal kiiremat levikut ja kiire kuju on keerulisem. Seevastu ühe-režiimiga optiline kiud võimaldab levida ainult ühes režiimis, nii et kiire kuju on kontsentreeritum ja levikaugus pikem, mistõttu sobib see rakenduste jaoks, mis nõuavad pika-edastust.

Optilise kiu väljundkiire kuju mõjutavad ka kiu disain ja kasutustingimused. Näiteks saab kiudude sidumistehnoloogia kujundada kiust väljuva valguskiire ringikujuliseks või muuks konkreetseks kujuks, et see vastaks erinevatele rakendusnõuetele. Kiu numbrilise ava ja ülekande lainepikkuse reguleerimisega saab optimeerida kiire fookust ja kuju. Lisaks mõjutab optilise kiu murdumisnäitaja jaotus ka valguskiire levimisrežiimi ja kuju. Astmelisel murdumisnäitajaga kiul ja astmelisel murdumisnäitajaga kiul on erinev kiire läbilaskvus‌.





Mis vahe on ühemoodilise kiudühendusega laserdioodi ja mitmemoodilise kiudühendusega laserdioodi vahel?



Peamine erinevus ühemoodilise kiudühendusega laserdioodi ja mitmemoodilise kiudühendusega laserdioodi vahel on nende toetatud erinevat tüüpi optilised kiud. Ühemoodiline kiudühendusega laserdiood sobib ühemoodiliste optiliste kiudude jaoks, samas kui mitmemoodiline kiudühendusega laserdiood sobib mitmemoodiliste optiliste kiudude jaoks.



Ühemoodiliste kiudühendusega laserdioodide omadused on järgmised:

Kiudude tüübi kohandatavus: ühemoodiline kiudühendusega laserdiood on spetsiaalselt ette nähtud ühemoodiliste optiliste kiudude jaoks, millel on väikese režiimiga välja läbimõõt ja südamiku läbimõõt, tavaliselt vahemikus 8–10 mikronit, ning mis võivad edastada ühes optilises režiimis suure edastusriba ja pika edastuskaugusega.

Edastusomadused: ühemoodiline kiudühendusega laserdiood suudab säilitada optiliste signaalide režiimi terviklikkust ja vähendada edastuskadusid ning sobib kaug--kiire{1}}kiudoptiliste sidesüsteemide jaoks.

Rakendusstsenaariumid: tänu ühemoodilise fiiberopsidega laserdioodi suurepärasele edastustulemusele kasutatakse neid laialdaselt optilistes mõõtmis- ja testimisvaldkondades, nagu suurlinnavõrgud ja magistraalvõrgud, mis nõuavad suurt täpsust ja suurt stabiilsust.



Mitmemoodilise kiudühendusega laserdioodi omadused on järgmised:

Kiudude tüübi kohanemisvõime: mitmemoodilise kiudühendusega laserdiood sobib mitmemoodilise kiu jaoks, millel on suurem südamiku läbimõõt, tavaliselt vahemikus 50–400 mikronit ja mis suudab edastada mitut valgusrežiimi.

Edastusomadused: kuigi mitmemoodilise fiiberiga sidestatud laserdioodi tootmiskulud on madalad ja seda on lihtne siduda, sobib see lühikese{0}}kaugusega, väikese kiirusega{1}}kiudsidesüsteemide jaoks. Mitme valgusrežiimi edastamise tõttu võib aga tekkida probleeme, nagu režiimide hajumine, mille tulemuseks on signaali kvaliteedi langus.

Rakendusstsenaariumid: mitmemoodiline fiiberopsidega laserdiood sobib paremini lühikese-maakiirusega-kiudsidesüsteemide jaoks, nagu kohtvõrgud.

Kokkuvõtteks võib öelda, et peamine erinevus ühemoodilise kiudühendusega laserdioodi ja mitmemoodilise kiudühendusega laserdioodi vahel on see, et need toetavad erinevat tüüpi optilisi kiude. Ühemoodiline kiudühendusega laserdiood sobib pika-kiire{2}}kiudsidesüsteemide jaoks, mitmemoodiline kiudühendusega laserdiood aga lühikese-kiire{4}}kiirusega sidesüsteemide jaoks.

productcate-1280-214



Mis on kiudühendusega laserdioodi lainepikkusega stabiliseeritud tehnoloogia?



Kiudühendusega laserdioodi lainepikkusega stabiliseeritud tehnoloogia on tehnoloogia, mis tagab laserdioodi poolt kiiratava valguse lainepikkuse stabiilse püsimise. Lainepikkuse lukustamise abil saab tagada, et laseri väljundlainepikkus jääb kindlas vahemikus muutumatuks ja seda ei mõjuta keskkonnategurid, nagu temperatuurimuutused.

Kiudühendusega laserdioodide lainepikkusega stabiliseeritud tehnoloogia tugineb peamiselt maht-Braggi restile (VBG) ja muudele seotud tehnoloogiatele. VBG vähendab peegeldava ruumala Braggi võre (R-VBG) kaudu tundlikkust ümbritseva õhu temperatuurile ja vibratsioonile, saavutades seeläbi suure võimsusega pooljuhtlaserite lainepikkuse stabiilsuse ja joonelaiuse kokkusurumise. See tehnoloogia valib tagasiside mehhanismi nii, et lasermassiivi välisõõnsuse iga üksuse kiirgav valguslaine suunatakse valikuliselt tagasi naaberseadmesse, saavutades seeläbi lasermassiivi välisõõne faasiluku, parandades oluliselt kiirte väljundi kvaliteeti ja stabiilsust. Lainepikkusega stabiliseeritud lainepikkust kasutatakse laialdaselt, eriti rakendustes, mis nõuavad suurt täpsust ja stabiilsust. Näiteks lasertöötluses, meditsiinilistes rakendustes ja sidesüsteemides võib lainepikkusega stabiliseeritud laserdiood pakkuda usaldusväärsemat ja ühtlasemat jõudlust, tagades süsteemi stabiilse töö ja kvaliteetse{6}}väljundi. Lisaks kasutatakse lainepikkusega stabiliseeritud tehnoloogiat ka kiudoptilistes sidesüsteemides, et tagada signaali edastamise stabiilsus ja usaldusväärsus.

productcate-612-276

Millised on TEC, PD, termistori ja punase sihtkiire funktsioonid multifunktsionaalses kiudühendusega laserdioodis?



TEC-d (termoelektriline jahuti) fiibersidestatud laserdioodis kasutatakse peamiselt laseri temperatuuri reguleerimiseks, et tagada laseri stabiilne jõudlus. TEC hoiab põhiparameetreid, nagu laseri lainepikkus, optiline võimsus ja efektiivsus eelseadistatud vahemikus, reguleerides temperatuuri, parandades seeläbi süsteemi üldist jõudlust ja töökindlust.

Kiudühendusega laserdioodis olevat fotodioodi kasutatakse peamiselt optiliste signaalide vastuvõtmiseks ja tuvastamiseks, samuti tagasiside juhtsignaalide pakkumiseks. Fotodioodi kasutatakse optiliste kiudude poolt edastatavate optiliste signaalide vastuvõtmiseks ja nende muundamiseks elektrilisteks signaalideks. See muundamine põhineb fotoelektrilisel efektil, see tähendab, et footonite energia ergastab elektronide üleminekuid voolu tekitamiseks, võimaldades seeläbi optiliste signaalide tuvastamist. Tuvastatud optilise signaali kaudu võib fotodiood anda tagasisidesignaali laserdioodi väljundvõimsuse ja stabiilsuse juhtimiseks. See aitab tagada laserväljundi kvaliteedi ja tõhususe. ‌

Kiudühendusega laserdioodis olevat termistorit kasutatakse peamiselt temperatuuri reguleerimiseks ja kaitsmiseks. Temperatuuriandurina saavad termistorid jälgida laserdioodide temperatuuri tagamaks, et need töötavad normaalses töötemperatuuri vahemikus, ja käivitada kaitsemehhanismid, kui temperatuur on liiga kõrge, et vältida seadmete kahjustamist‌

Kiudühendusega laserdioodi punast sihtkiirt kasutatakse peamiselt fookuse näitamiseks, mis aitab reguleerida laseri ülekandeteed ja täpset positsioneerimist.

productcate-700-700







Millised on laserdioodide eemaldatava kiu eelised?



productcate-700-700

Laserdioodis oleva eemaldatava kiu peamised eelised hõlmavad lihtsat hooldust ja asendamist, seadmete suuremat paindlikkust ja kasutusiga. ‌

Esiteks muudab optilise kiu eemaldatav disain hoolduse ja asendamise mugavamaks. Kui optiline kiud on kahjustatud või vajab uuendamist, saab kasutaja kiudoptilise kiu hõlpsalt asendamiseks eemaldada, ilma et oleks vaja kogu seadet keerukalt remontida, säästes aega ja kulusid. ‌

Teiseks parandab see disain seadmete paindlikkust. Kuna kiudoptilist kiudu saab eemaldada, saavad kasutajad valida erinevat tüüpi kiudusid või spetsifikatsioone vastavalt erinevatele rakendusnõuetele, ilma et peaksid kogu seadet ostma, mis on eriti kasulik juhtudel, kui kasutusstsenaariumid erinevad. ‌

Lõpuks aitab optilise kiu eemaldatav disain pikendada ka seadmete kasutusiga. Optilise kiu korrapärase väljavahetamisega saab vältida kogu süsteemi jõudluse mõjutamist optilise kiu vananemise või kahjustuste tõttu, pikendades seeläbi seadmete kasutusiga. ‌





Ettevaatusabinõud laserdioodide kasutamisel





Sellest seadmest kiirgav laservalgus on nähtamatu ja kahjustab inimsilma. Vältige seadme töötamise ajal otse kiu väljundisse või kollimeeritud valgusvihku piki selle optilist telge vaadates. Töötamise ajal tuleb kanda sobivaid laserkaitseprille.



Absoluutseid maksimaalseid reitinguid võib seadmele rakendada vaid lühikeseks ajaks. Pikaajaline kokkupuude maksimaalsete hinnangutega või kokkupuude ühest või mitmest maksimaalsest reitingust võib põhjustada seadme kahjustusi või mõjutada seadme töökindlust.



Toote kasutamine väljaspool selle maksimumväärtusi võib põhjustada seadme rikke või ohustada ohutust. Seadmega kasutatavaid toiteallikaid tuleb kasutada nii, et maksimaalset optilist võimsust ei saa ületada. Seadmele on vajalik soojusradiaatoril korralik jahutusradiaator, tagatud peab olema piisav soojuse hajumine ja soojusjuhtivus jahutusradiaatorile.



Seade on avatud{0}}jahutusradioodlaser; seda tohib kasutada ainult puhta ruumi atmosfääris või-tolmu eest kaitstud korpuses. Töötemperatuuri ja suhtelist õhuniiskust tuleb kontrollida, et vältida vee kondenseerumist laseri tahkudele. Vältida tuleb laseri tahku saastumist või kokkupuudet sellega.



ESD-KAITSE – elektrostaatiline laeng on toote ootamatu rikke peamine põhjus. ESD vältimiseks kasutage äärmist ettevaatust. Kasutage toote käsitsemisel randmerihmasid, maandatud tööpindu ja rangeid antistaatilisi tehnikaid.



Tellimisprotsess



productcate-1228-228



Meie sertifikaat

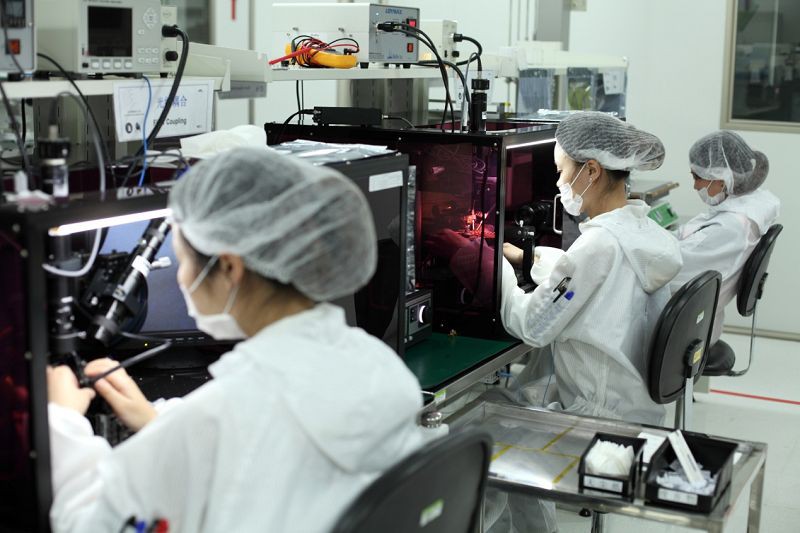

Meie puhas tuba



productcate-800-533
productcate-800-533
productcate-800-533
productcate-800-533

Brandnew Technology, üks juhtivaid dioodlaserite tootjaid ja tarnijaid Hiinas, omab professionaalset tehast, mis toodab kvaliteetset kiuddioodlaserit, kiuddioodi, fiiberopsidega laserit, mitmemoodilist kiudlaserit, ühemoodilist kiudlaserit ja müüb konkurentsivõimelise hinnaga. Tere tulemast meie Hiinas valmistatud toodete hulgimüüki.
